Ｒ３３ＧＴＲユニット加工

Ｒ３３ＧＴＲやＲ３４ＧＴＲに使用されているＨ８／５３４（５３６）のマイコンはすでに廃盤で入手が難しくセッティングも自由度が聞きません。特に今回のこの車輌の仕様が２．８Ｌ、エアフロＲ３５ＧＴＲ、ビッグインジェクターともなると現車のセッティングが最終的に必要になります。オリジナルのチップは１回しか書き換えが出来ず入手困難もありマイコン内部にあるＲＯＭを基板で外部化し自由度を高め最終的にはエミュレーターでリアルタイムにＲＯＭデータを変更する方法にします。そんなことで今日はオリジナルユニットのマイコンを基板により外部ＲＯＭ加工する一連の作業をお見せします。

１）オリジナルユニットの蓋を外した写真です。シールが貼ってあるチップがマネジメントデータが入っているチップです。

２）チップを特殊な治具で外します。

３）外部ＲＯＭモードに使用する基板基板です。四角いチップで左側がオリジナルのチップを右側はオリジナルチップを外部ロム化するマイコンになります。そして右上に28pinのソケットがありますがココに２５６Kb のEPROMが装着されます。EPROM化することによりデータの変更も安価になり自由度も増えます。余談ですがＲ３２ＧＴＲのユニットは８bitでR33GTRのユニットは１６bitだから性能が上がると言いますがあれは嘘でかえってＲ３２ＧＴＲの方が点火リミッターのポイントが高いのとＲ３３ＧＴＲユニットは８＋８の１６ｂｉｔですから意味は無く性能面はＲ３２ＧＴＲの方が上です。１６ｂｉｔユニットになったのはＲ３４ＧＴＲからです。

４）基板の裏側です。まずはソケットを基板から外します。結構気を遣う部分です。

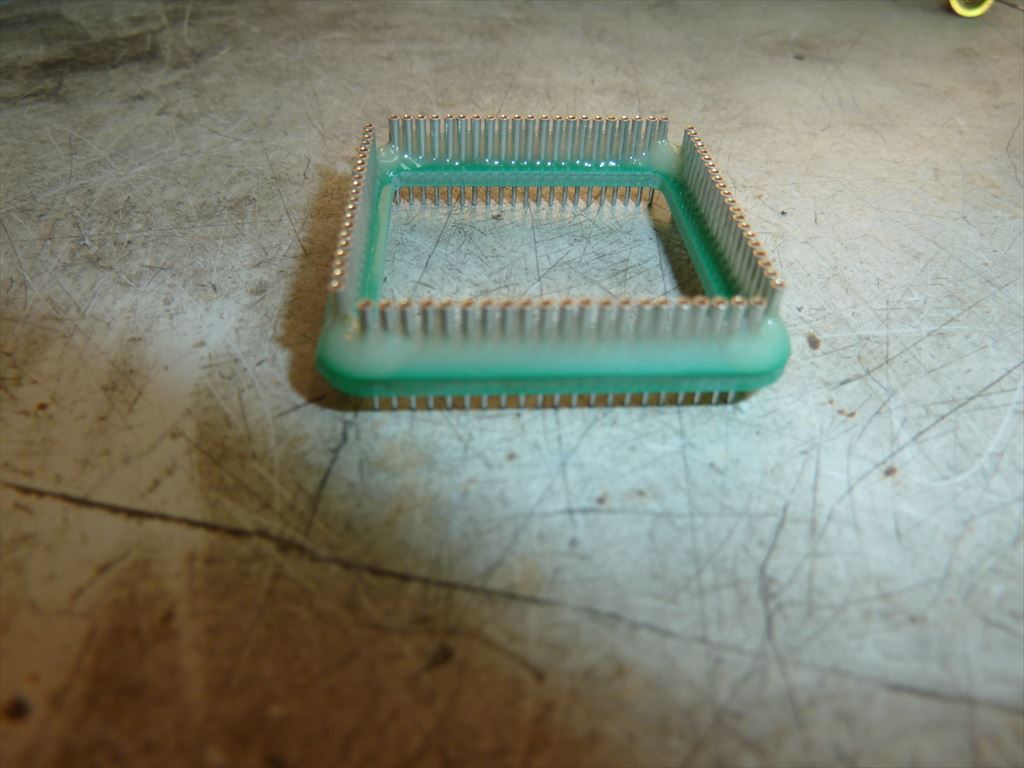

５）外したソケットです。これをオリジナルのチップが合ったところに半田付けします。腕の見せ所です。

６）ソケットがオリジナルのチップがあったところにハンダしました。腕を見せました！

７）基板を装着します。ユニットが車輌に装着される時に縦付きしますから基板が首振りしないように高温度対応のホットボンドでしっかり固定します。

８）仕様に合わせてデータを作りＲＯＭに焼き込んだ後基板にＲＯＭを装着します。ココで重要なのはＣＰＵの要求スピードが速いので日立（旧名）27C256HGJの最速ROMを使用します。

９）最終チェックとしてＭＤＭ－１００を利用し机上でユニットが作動しているかを確認の上出荷します。イニシャル表示が出てますから加工及びデータは問題なく書き込まれています。
